第一章 工程概况、编制说明
一、工程名称：滨海花园地下室底板防水工程
二、编制说明：
针对花园地下室底板防水工程，我公司推荐本防水项目单项工程防水材料选用：湿铺式/预铺式自粘防水卷材，设计厚度为3.0mm厚
另提供以下两种材料的施工工艺，以备选用
911非焦油双组份聚氨酯防水涂料，设计厚度为2.0mm厚
柔韧性聚合物水泥防水胶，设计厚度为2.0mm厚
我公司本着质量第一、树企业形象、让客户满意的原则，将在施工中对工程质量采取多重保证措施，以确保工程质量、确保工程按计划完工。
三、施工进度计划要求
我公司根据甲方要求合理安排施工进度，保质保量完成施工任务。
四、施工总体目标
1、工程质量目标：各分项工程验收合格率100%，保证技术资料齐全，确保整体优良。
2、安全与消防：整个施工期间，无重大伤亡事故；杜绝发生火灾事故，达到“五无”工地标准，即无重伤、无死亡、无火灾、无重大机械事故、无食物中毒。
3、场容管理：文明施工检查达标，达到甲方要求。
五、编制依据：
1. 《中华人民共和国建筑法》以及其他有关的法律、法规；
2. 《地下防水工程质量验收标准》 （GB50208-2002）
3. 《地下防水工程技术规范》 （GB50108-2001）
4. 相关防水材料的国家和行业标准及广州市防水图集；
5. 本工程特点、现场实际条件、自然环境；
6. 我公司ISO9001质量管理体系有关文件及我公司的人员、设备、技术能力和施工管理经验。
第二章 材料选用及介绍
一、“科顺牌”湿铺/预铺式自粘防水卷材
1、 产品简介
卷材复合防水系统是科顺公司自主开发的专利产品，它以其独特的粘结机理，用湿铺/预铺式施工方法，将防水卷材、聚合物水泥砂浆和建筑物结构层（或基层）牢固的粘结在一起，实现永久性满粘结，形成刚柔无间隙的连续完整防水密封系统。
2、 产品特点
  预铺反粘式做法，外防内贴，卷材与结构紧密粘结：
地下室底板的卷材是铺贴在垫层上，由于垫层混凝土的强度和刚度远低于主体结构的混凝土，地基的不均匀沉降产生的剪切，在破坏垫层的同时也会撕裂防水层，导致窜水； 卷材采用预铺式施工方法，将卷材的自粘层面向结构，PE膜面向垫层，预先铺设在混凝土垫层上，绑扎钢筋、浇筑结构地板混凝土时，撕去卷材自粘层的隔离纸，卷材自粘层中含有特殊活性物质，能与流动的混凝土相互反应粘结，形成强大的粘结力，从而实现卷材与结构底板层完全满粘结。
  湿铺做法、粘结牢固、施工简便、快捷、工期短：
自粘卷材能直接在潮湿基层上施工，聚合物水泥砂浆与基层和自粘卷材的有效粘结使防水系统与结构形成整体，防止“窜水”渗漏；施工方法灵活，接缝质量可靠，施工简便、快捷，功效高，防水工期短。
  特别设计的粘霸双面自粘卷材：
不但与聚合物水泥砂浆层粘结牢固，还能与混凝土结构形成有效的连接。
  冷施工、安全、环保：
卷材复合防水系统直接使用聚合物水泥砂浆粘贴，配制简单，不污染环境，无火灾隐患。
  整体性好：
整体性好，卷材间的接缝严密可靠；防水层有较高的强度和一定的延伸性能；材料稳定性好，具有很好的耐腐蚀性，使用寿命长。
3、 适用范围
  工业与民用建筑地下室、非外露屋面；
  防水洞库、地铁等隧道工程防水；
  种植地面、种植屋面防水；
二、“科顺牌”911非焦油双组份聚氨酯防水涂料
1、材料介绍
911非焦油聚氨酯防水涂料是双组份固化反应型防水涂料。A组份是以聚醚树脂和二异氰酸酯等聚合反应制成的预聚物。B组份由硫化剂、催化剂树脂等多种助剂精制而成。A、B组份按一定配合比搅拌均匀，涂刮在基面上，经固化后形成一种低毒性、低异味，整体而富有弹性的防水胶膜。
2、适用范围：
（1） 各种屋面防水：包括混凝土、竹、木、钢、石锦瓦结构的屋面。
（2） 地下建筑：地下室混凝土底板、内墙、外墙、护土墙、隧道。
（3） 建筑物：卫生间、厨房、非食用水池、穿墙管、落水口等。
3、产品优点：
（1） 不含煤焦油，对环境污染小。
（2） 产品性能稳定，耐候性好，固体含量高，防水性能可靠。
（3） 粘结力强、液态施工、室温固化、操作方便、工期短。
（4） 具有优良的延伸性、抗拉强度，对防水基层的伸缩和开裂变形能起桥连作用。
（5） 可在潮湿的基面上施工。
三、“科顺牌”柔韧性聚合物水泥防水胶
1、产品介绍：
“科顺牌”聚合物水泥基防水涂料，系采用进口建筑专用聚合物防水乳胶为主要原料，配以多种助剂配合而成的单组份合成胶乳。用该胶乳与水泥复合后，涂刷在基面上，可形成具有一定的弹性、粘结力特强、抗拉强度高，抗渗性、抗裂性、耐候性、耐酸碱性优异的防水层，该产品无毒、无污染，施工简便，完全符合环保要求。
2、适用范围
1） 建筑物的屋面、水池、外墙、厕浴间的防渗、防潮、地下室的防水防潮处理。
2） 用于加气混凝土、空心砖等多孔砌体材料的防渗漏、防潮工程。
3、产品优点
1） 操作简便，易于施工，抗渗、防水效果显著。
2） 能在干燥、外墙、潮湿基面上直接施工，粘结力强。
3） 产品性能稳定，抗紫外线，抗老化，耐候性能佳。
4） 产品用于厨卫间、地下室外墙、屋面部位防水时，因为其防水层是一层具有柔韧性的水泥基防水层，因此可不必在防水层上做找平层或保护层，可大大减少工程造价及施工工期。
4、注意事项：
（1）、防水胶在使用时如过稠，可适量加水稀释；
（2）、使用水泥为325# 以上普硅水泥；
（3）、使用前摇均，效果更好；
（4）、推荐用量：1~2㎏/㎡。
（5）、施工现场应通风，在空气流动较差的环境施工时，应加强通风；
第三章 施工准备
一、机具准备：
1、清理防水基层的施工工具：铁锹、扫帚、吹尘器（或吸尘器）、手锤、钢凿、抹布等。
2、卷材施工工具：剪刀、卷尺、滚刷、胶压辊、抹子、压子、刮板、刷子、不同直径木棒或其它挤压工具等。
3、涂料施工工具：磅秤、水桶、搅拌桶、搅拌器、橡胶刮板、滚刷等。
4、相关配套材料。
二、材料准备：
1、 防水材料包装、贮存、保管应符合规定要求；
2、 防水材料必须具备出厂合格证及相关资料说。
三、人工准备：
1、 为确保质量，防水工程必须由专业防水队伍进行施工；
2、 防水施工一般以3-4人为小组较为适宜。
第四章 基面要求
一、表面清洁：
清除表面杂物、油污、砂子、浮土，凸出表面的石子、砂浆疙瘩等应清理干净，清扫工作必须在施工中随时进行。
二、强度：
1、 为保证涂膜牢固粘结于基层表面，要求找平层应有足够的强度，表面光滑，不起砂，不起皮。新浇筑的混凝土和砖石结构至少养护7天以上方可施工。
2、 结构疏松的蜂窝状混凝土以及空鼓、连接缝、裂缝、装拉杆和脚架等留下的空洞必须预先进行清除和修补，以便于取得良好的施工效果。
三、无筋：
对于突出防水基面的拉杆螺栓，应割掉并至基面内2cm ，对割除的拉杆螺栓端头，用快干水泥修平。
四、含水率：
施工基面要求无明水。
第五章 防水工程施工主要技术措施
第一节 自粘卷材预铺式施工工艺
一、防水施工流程
基面清理 → 节点附加防水层施工 → 卷材弹线定位 → 垫层上大面积铺设自粘卷材 → 卷材搭接缝处理 → 辊压卷材 → 密封收头 → 组织验收 → 撕去卷材自粘面隔离纸 → 绑扎钢筋 → 浇筑结构混凝土底板
二、防水施工工艺
1. 清理基层：清理浮灰、污垢。
2. 基层修补：防水层基面要求平整、无起砂、空鼓、砂眼及凹凸不平现象，确保基层清洁、干净。平整度可用2m长直尺检查，最大间隙不大于5mm。阴角、转角处或有预埋件等处应做成圆弧或八字角。
3. 材料检查。
a) 自粘卷材的包装、外观等必须符合规范和产品说明书要求。
b) 因自粘型卷材是在工厂生产时，在其底面涂有一层压敏胶，胶粘剂表面敷有一层隔离纸，施工时只要剥开隔离纸，即可直接铺贴。
4. 节点增强处理：
1) 附加增强防水层：
在地梁、承台阴阳角、施工缝、后浇带、管道根等薄弱部位，应先用双面自粘防水卷材做一道附加增强层处理，卷材附加层的宽度应各边大于250㎜。方法是先按细部形状将卷材剪好，先在细部预贴一下，视尺寸、形状合适后，即可直接铺贴附加层卷材。在经过处理的基层上，附加层要求无空鼓，压实粘牢。
 附加层卷材应进行满粘，大面积施工卷材时，再将附加层卷材上面的隔离纸撕去即可。

1. 底板卷材的铺贴（预铺反粘式施工方法）：
1. 弹线、试铺：完成细部节点处理后，在基层上按实际搭接面积、短边与长边搭接宽度弹出粘贴控制线，严格按粘贴控制线试铺及实际铺设卷材。根据现场特点，确定弹线密度，以便确保卷材粘贴顺直，不会因累积误差而出现粘贴歪斜、难以纠正的现象。卷材应先试铺就位，按需要形状正确剪裁后，方可开始实际铺设。
2. 大面积铺设卷材：将自粘卷材整幅打开对准基准线 ，然后从两边向中间卷起铺放在基面上，PE膜面向垫层，自粘层向上。铺设完成后，撕去搭接缝处的隔离纸，将卷材短边、长边进行搭接密封，最后对卷材进行压实，使卷材平整地铺设在混凝土垫层上。
2. 搭接缝处理：相邻两幅自粘防水卷材进行相互交错搭接，搭接宽度长边与短边均为100㎜，搭接时掀开卷材搭接处的隔离（纸）膜，保证搭接处干净、干燥没有灰尘，用压辊压实卷材搭接边，排出搭接边的气泡，紧密压实粘牢。注意相邻卷材短边搭接缝应错开至少1.5m。
3. 辊压：应边铺贴卷材边滚压卷材，以排除卷材下面的空气。
4. 收口：在粘结层干固后采用卷材防水系统专用密封膏作封边处理，收口宽度为100mm。
5. 检查、修整：待自粘卷材全部铺贴完毕后，进行一次全面检查，对存在缺陷的地方及时进行修整，以使自粘卷材防水层完全封闭。
6. 待自粘卷材防水层铺贴完毕经验收合格后，即可进行下道工序的施工。
7. 底板绑扎钢筋时，将防水卷材的自粘面层的隔离纸撕去，浇筑混凝土时，卷材自粘面的活性物质与流动的混凝土发生反应粘结，最终实现卷材防水层与结构底板层满粘结，杜绝防水层受到剪切破坏。

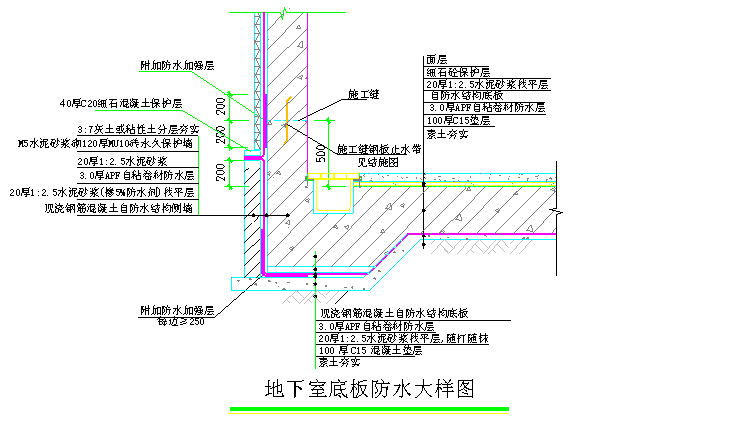

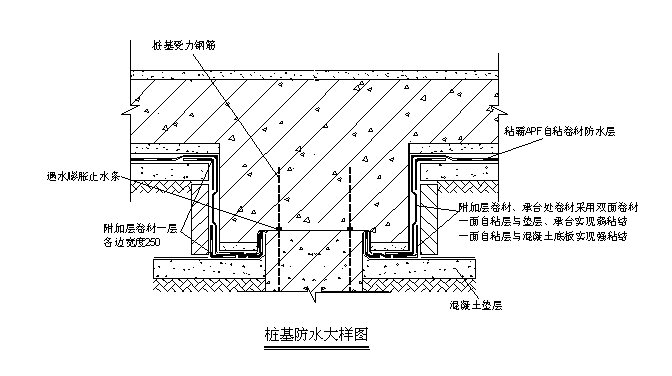

三、节点大样图





下一页
